CADfix 针对CAE应用的CAD模型特征简化
用于简化和去除三维CAD模型特征的CADfix工具集使CAE工程师能够快速修复和转换三维几何模型，确保转换后的模型可以立即用于其FEA、CFD和CEM分析系统。
对于下游高级分析应用，通常需要对模型进行去特征化或简化。典型的特征去除操作涉及删除模型的微小特征，这些微小特征会对下游网格划分应用增加不必要的限制，并且这些微小特征不是仿真分析的关注部位。
CADfix强大的几何处理功能，使得CADFix模型转换器支持全系列的CAD格式的导入和导出，这意味着 CADfix 能够处理大多数原始格式和中间格式的CAD模型，并提供与CAE格式的有效连接。

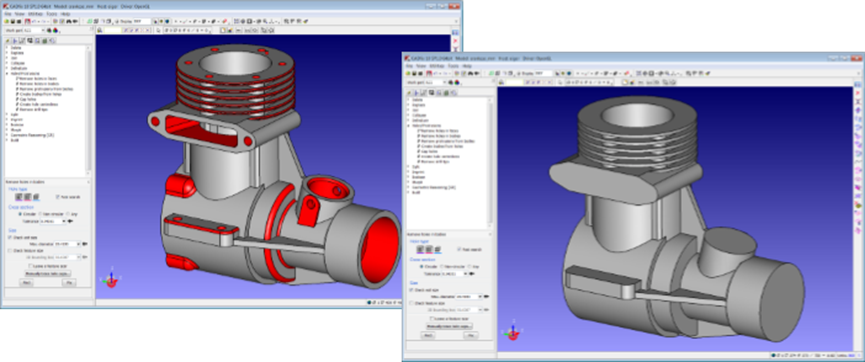

应用CADfix简化模型用于CAE仿真分析
CADfix全自动和半自动交互式模型简化和去特征功能包括：
• 自动折叠短边和薄条面
• 手动折叠点
• 连接短边链和小面区域
• 去除不需要的孔洞和突起
• 去除圆角和倒角
• 去除复杂的用户选择特征，如肋骨和复杂的突起
其他针对CAE模型进行分区操作的拆分和细分工具：
• 边缘、表面和主体的平面切割
• 使用用户定义的一般分割曲线对面进行一般分割
• 具有用户定义的一般分割面的主体的一般分割
• 用表面等值线分割面
• 分割重叠面

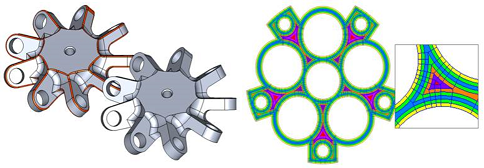

CAE模型的特征移除和几何分区
主模型驱动的FEA、CFD、EM解决方案
随着产品设计周期的不断缩短，技术人员对提供及时结果的仿真工具比以往任何时候都更加重视。这种压力要求将FEA、CFD和EM分析从主模型CAD数据中驱动出来。虽然流程上游CAD提供了几何模型，但仿真分析管工程师仍需要花费大量时间来为分析做准备。
用于几何模型转换和模型简化的CADfix在CAD到CAE数据流中具有独特的地位，能够读取和输出多种几何格式，修复和处理质量差的几何模型以及去特征并简化复杂的几何定义。这为后续仿真分析提供了强大的几何处理功能。
