案例分析
航空发动机空心轴的裂纹分析
◊ 航空发动机轴的裂纹扩展研究
◊ 轴的特性
—— 空心平轴
—— 带孔的空心轴

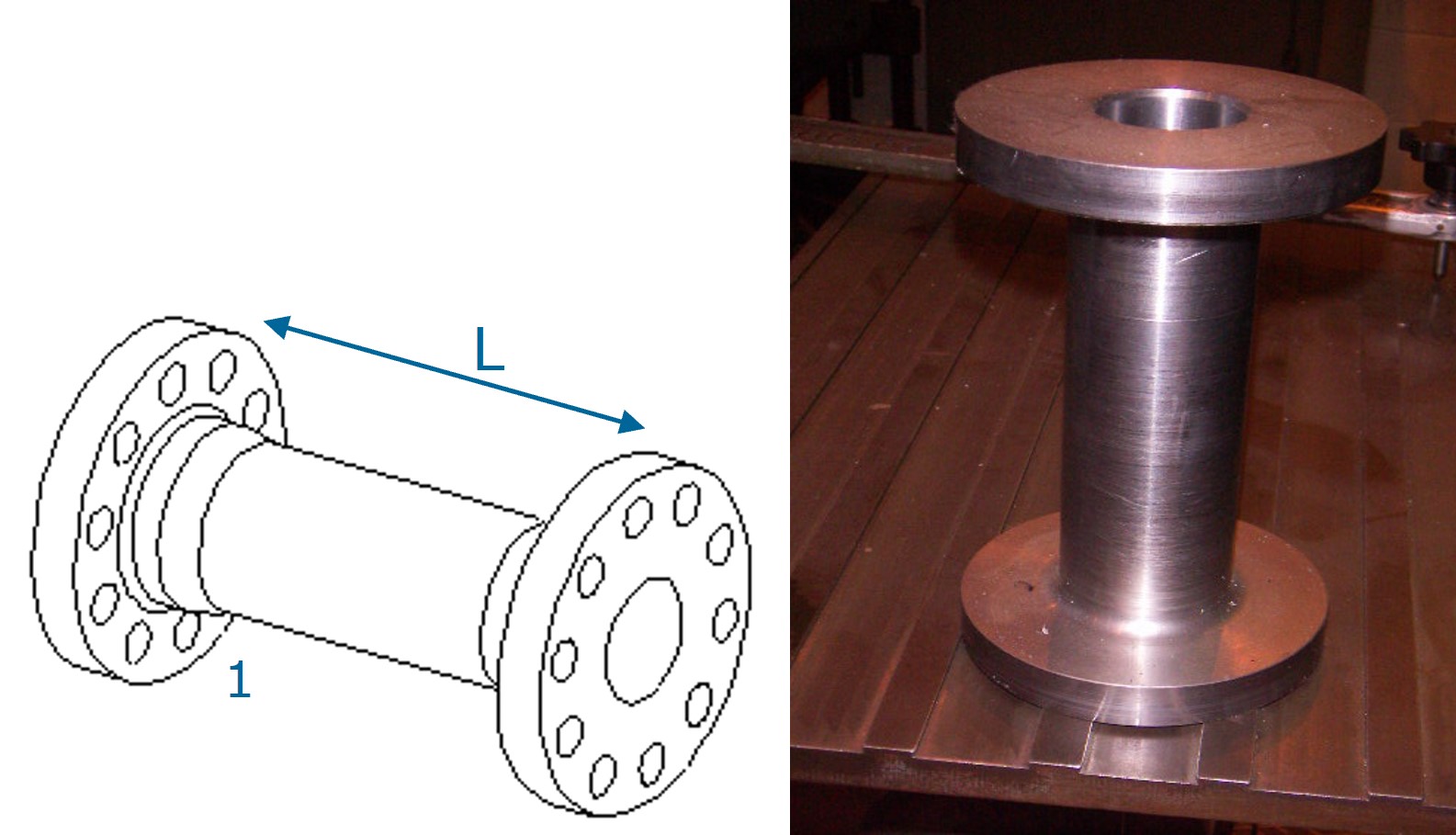

◊ 尺寸
—— 厚度5.0mm
—— 直径50.0mm
—— 长度L=150mm

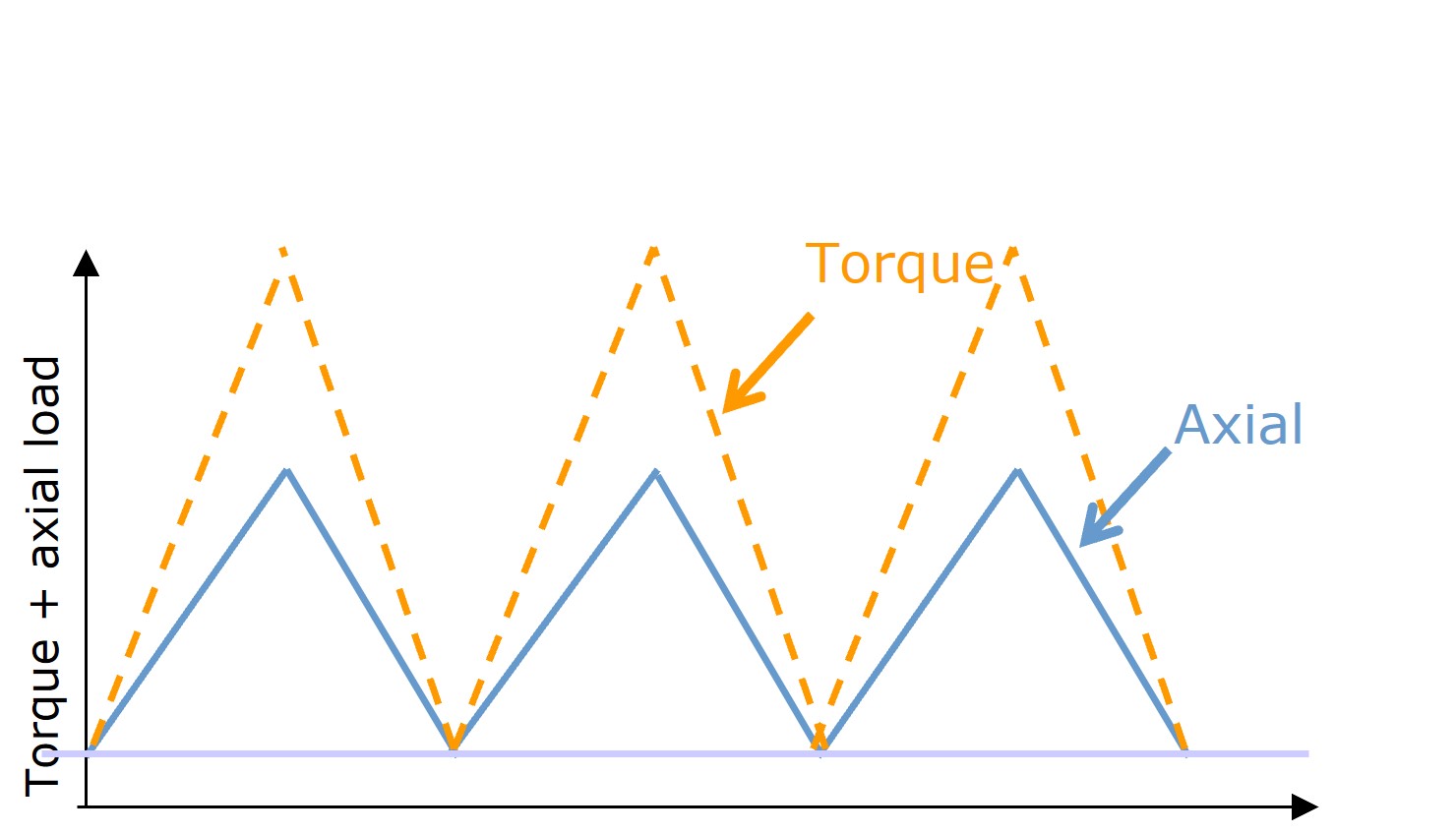

◊ 载荷-循环扭矩和轴力
空心平轴

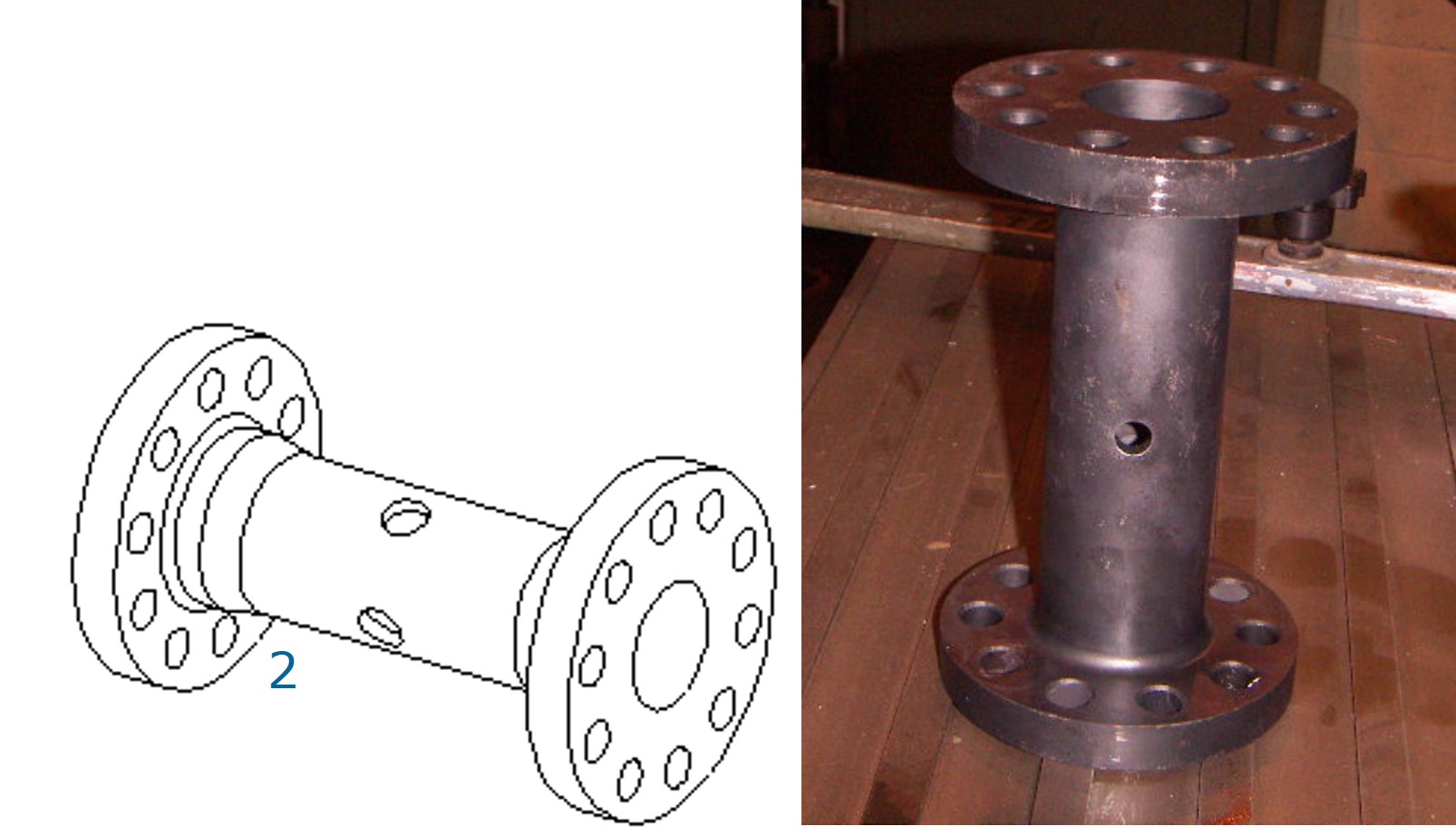

带孔的空心轴
空心平轴

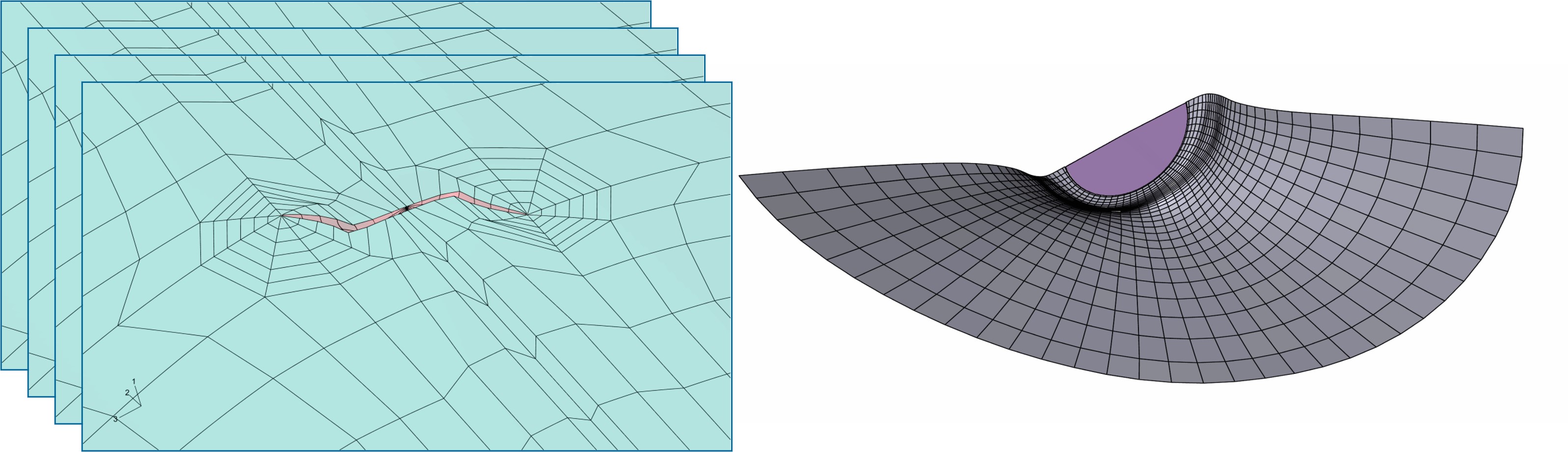

外表面存在半椭圆表面裂纹的普通空心轴

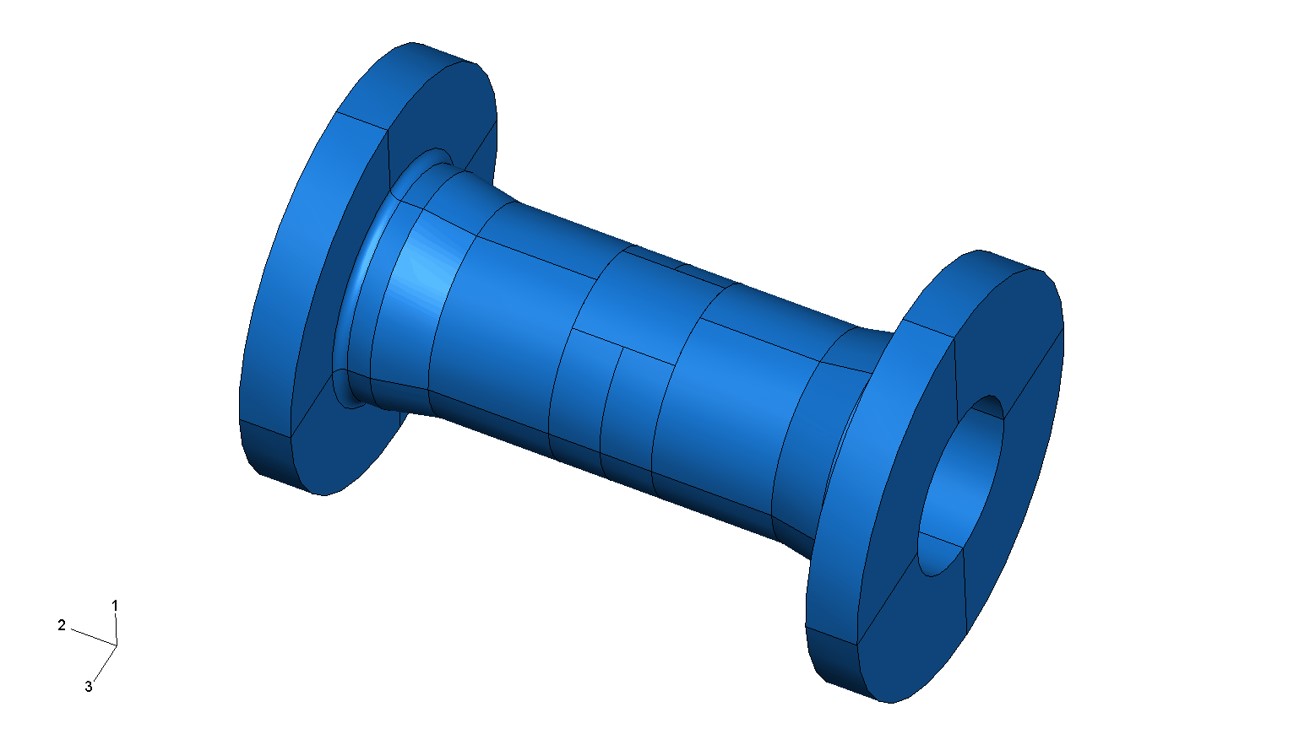

几何模型

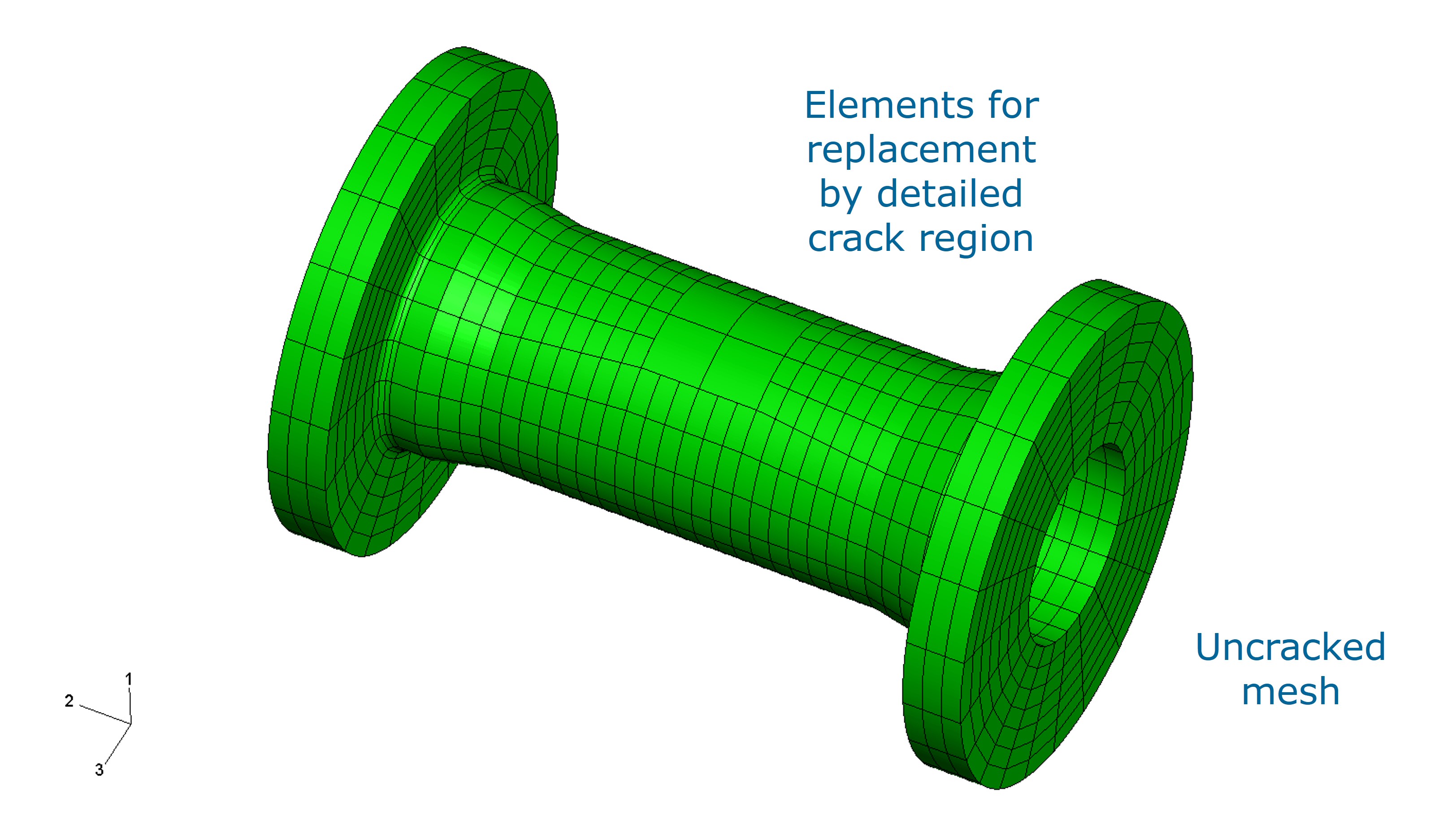

无裂纹网格

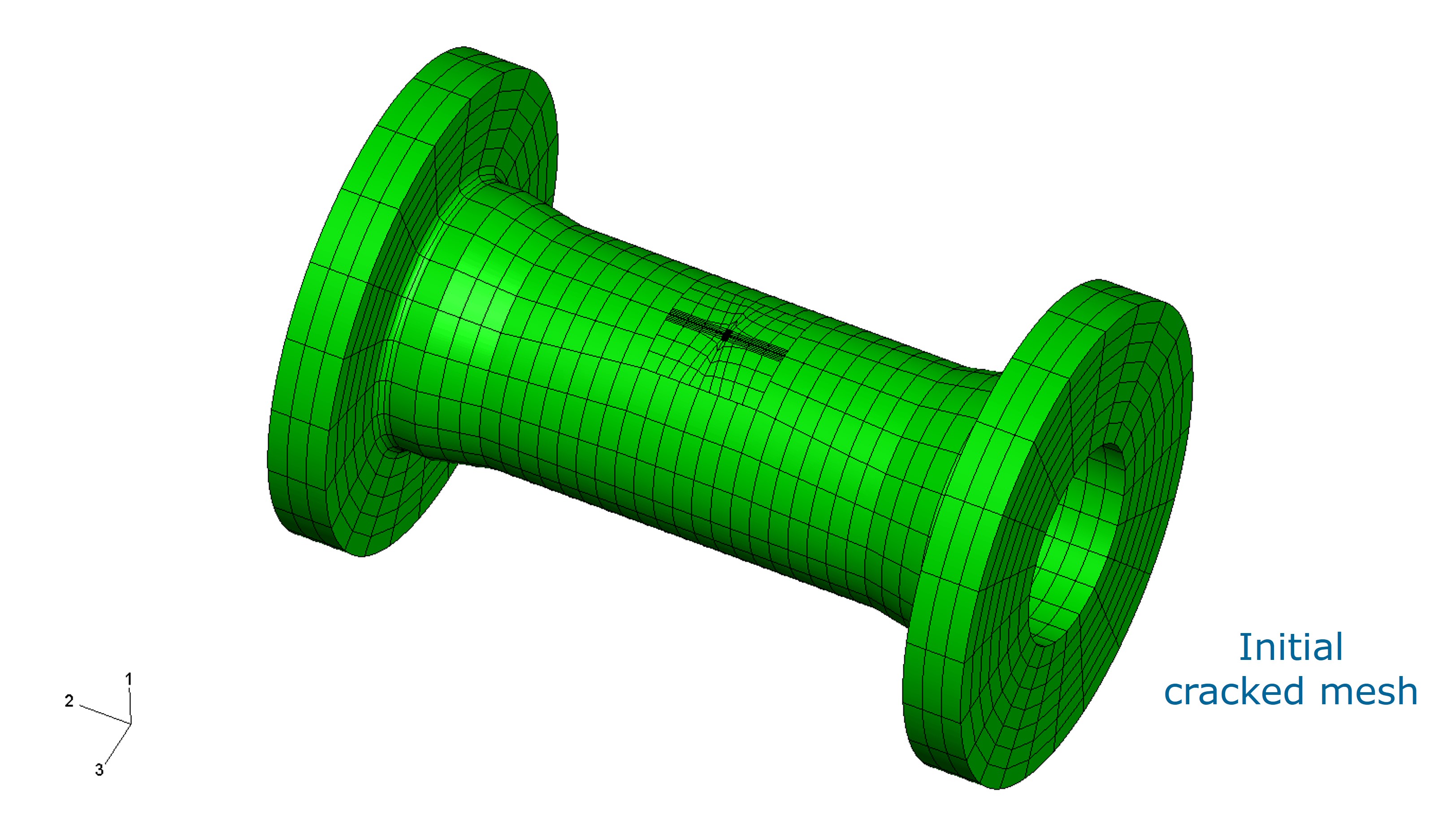

初始裂纹网格

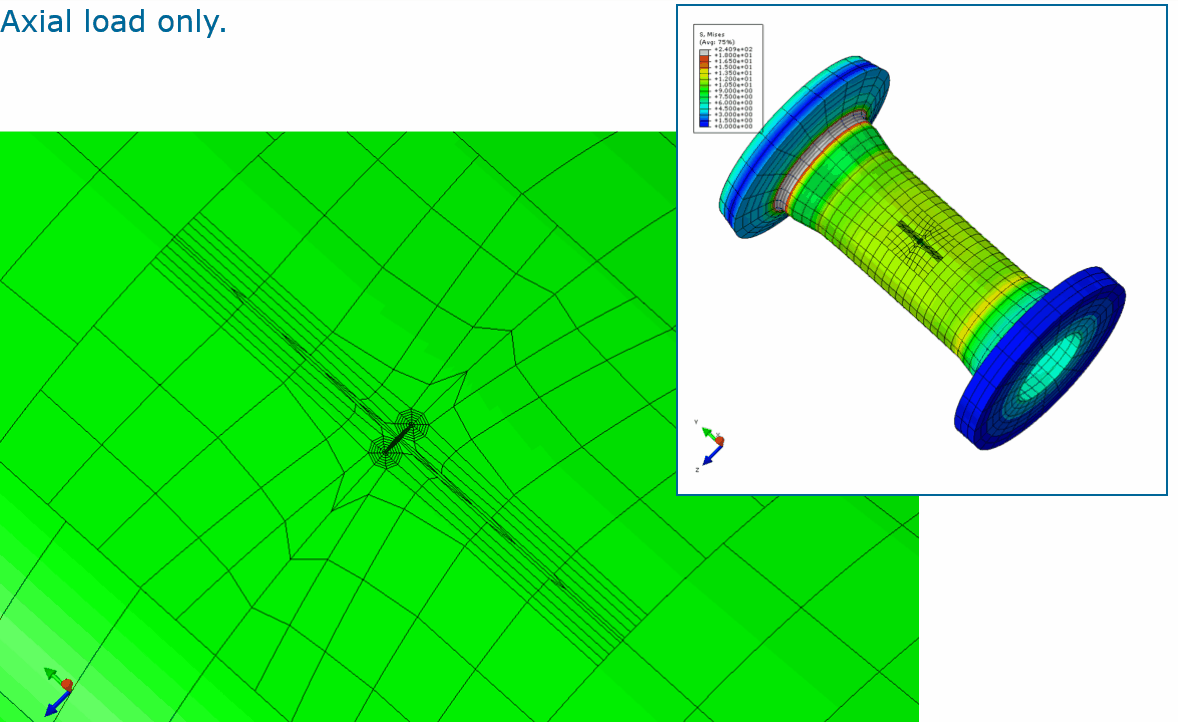

轴向载荷

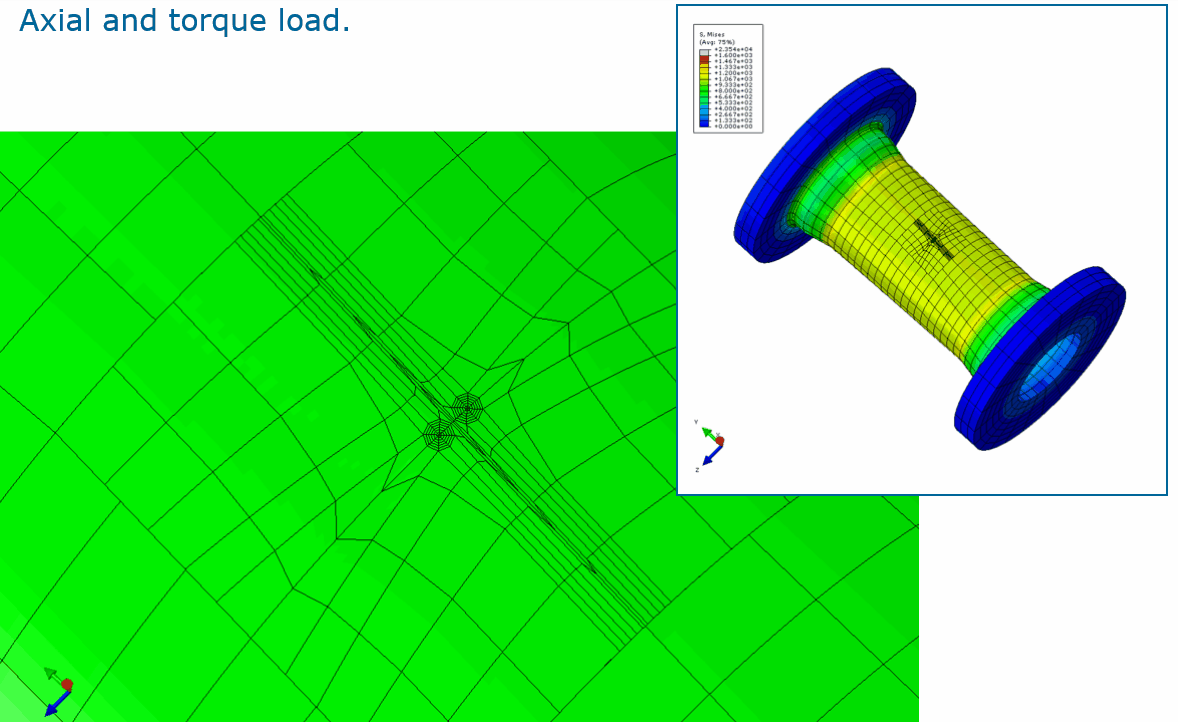

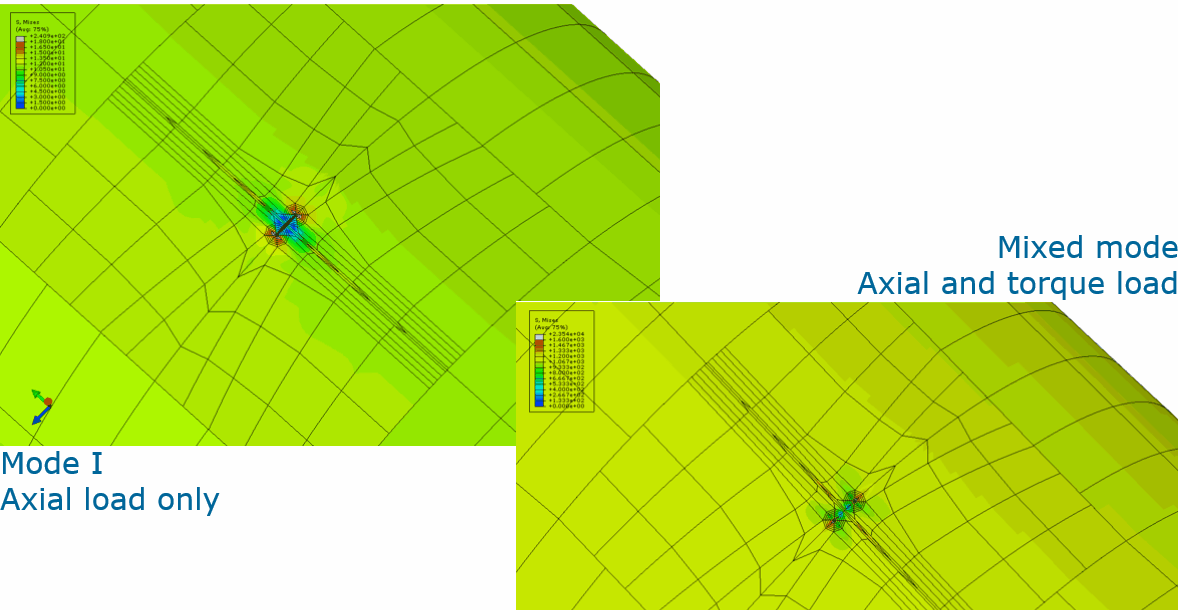

轴向和扭矩载荷
比较
裂纹扩展轨迹

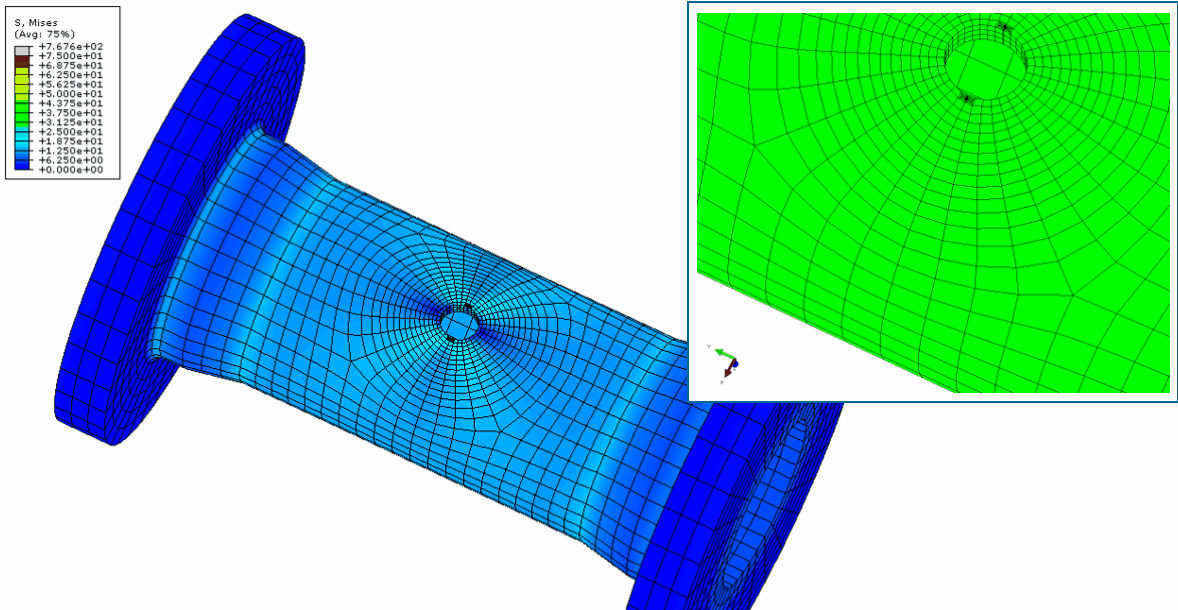

带孔空心轴
轴向载荷
轴向载荷和扭矩
